MPPT (Maximum Power Point Tracking, отслеживание точки максимальной мощности) — функция солнечного инвертора, которая управляет рабочей точкой PV-массива. Но количество независимых MPPT, число физических разъёмов и допустимое количество стрингов — не одно и то же.

Основные обозначения: Voc — напряжение холостого хода, Vmp — напряжение в точке максимальной мощности, Isc — ток короткого замыкания, Imp — ток в точке максимальной мощности.

Ниже — логика предварительной проверки, а не готовая схема подключения. Итоговый расчёт выполняют по действующим паспортам точных моделей панели и инвертора, температурным условиям объекта, требованиям производителя и применимым нормам.

MPPT и PV-вход — разные понятия

У инвертора может быть несколько независимых MPP-трекеров, а у одного трекера — один или несколько физических входов для стрингов. Если два входа относятся к одному MPPT, они не становятся двумя независимыми трекерами и не отслеживают две независимые точки максимальной мощности.

В паспортах встречаются обозначения вида «2 / 1+1» или «2 / 2+2». Если заголовок таблицы прямо говорит «количество MPPT / количество стрингов на MPPT», первое обозначение означает два трекера с одним стрингом на каждом, а второе — два трекера с двумя стрингами на каждом. Такая запись, например, используется в официальном руководстве Deye для серии SUN-(5–12)K-SG04LP3-EU-AM2-P. У производителя может быть другая форма записи, поэтому обозначение всегда читают вместе с заголовком таблицы и схемой входов.

Перед распределением панелей по точному паспорту проверяют:

  • количество независимых MPP-трекеров;
  • количество стринг-входов для каждого MPPT;
  • рабочий и, если указан отдельно, полнонагрузочный диапазон MPPT;
  • напряжение запуска;
  • максимальное входное DC-напряжение;
  • максимальный рабочий ток и максимальный ток короткого замыкания — именно для того MPPT или входа, к которому относится паспортное значение.

Ориентироваться только на количество разъёмов или фотографию нижней панели инвертора нельзя. Даже соседние мощности одной серии могут иметь разную схему входов.

Что происходит в последовательном стринге

При последовательном соединении одинаковых панелей их напряжения складываются, а ток стринга приблизительно соответствует току одной панели:

напряжение стринга = сумма напряжений последовательно соединённых панелей
ток стринга ≈ ток одной панели при одинаковых модулях и условиях

Модуль с меньшим током, загрязнение или локальная тень могут ограничивать ток всего стринга. Поэтому один стринг не формируют произвольно из разных моделей или панелей с заметно различающимися условиями работы.

Для выбранного количества панелей отдельно проверяют:

  • максимальное напряжение холостого хода Voc при расчётной минимальной температуре;
  • рабочее напряжение Vmp при высокой температуре модулей — оно не должно опускаться ниже допустимой границы MPPT;
  • Vmp при низкой температуре — оно не должно выходить за верхнюю границу MPPT;
  • выполнение отдельного требования к напряжению запуска, если оно есть в паспорте.

На холоде Voc обычно возрастает. Поэтому нельзя просто умножить паспортное Voc при стандартных условиях на количество панелей. Нужны температурный коэффициент Voc и метод расчёта, разрешённый производителем и применимыми нормами, а также обоснованная минимальная температура для места установки. Подробнее температурная проверка стринга разобрана в инженерном руководстве NREL.

Для проверки Vmp используют опубликованный производителем температурный коэффициент или его официальный инструмент подбора. Если нужного коэффициента в паспорте нет, его не заменяют универсальным процентом или значением от похожей панели.

Что происходит при параллельном соединении

При параллельном подключении согласованных стрингов их токи складываются, а напряжение остаётся приблизительно одинаковым:

рабочий ток MPPT ≈ сумма Imp подключённых параллельных стрингов
ток короткого замыкания ≈ сумма Isc подключённых параллельных стрингов

Это предварительные электрические зависимости, а не готовый проект. Производитель или применимые нормы могут требовать дополнительные расчётные коэффициенты. Рабочий ток и ток короткого замыкания сравнивают с соответствующими паспортными пределами отдельно: одна проверка не заменяет другую.

Наличие двух разъёмов не означает, что в них можно подключить любые два массива. Сначала нужно подтвердить, что оба разъёма относятся к нужному MPPT, а затем проверить согласованность стрингов и все токовые ограничения.

Какие стринги объединяют на одном MPPT

Наиболее предсказуемый базовый вариант — стринги, у которых совпадают:

  • точная модель и электрические характеристики панелей;
  • количество последовательно соединённых панелей;
  • ориентация и угол наклона;
  • профиль затенения;
  • сопоставимое фактическое состояние модулей.

Разные ориентации или условия затенения обычно сначала рассматривают для разных независимых MPPT. Однако это не универсальный запрет: некоторые производители допускают рассчитанные полистринговые (polystring) схемы с разной ориентацией при соблюдении конкретных требований. Например, официальная документация SMA требует для параллельных стрингов одинаковое количество модулей, одну технологию и одинаковое MPP-напряжение. Переносить такие условия на инвертор другой марки без его документации нельзя.

Порядок предварительной проверки

  1. Запишите полную маркировку панели и инвертора со всеми суффиксами и ревизиями.
  2. Откройте актуальные официальные паспорта и схему соответствия входов MPPT.
  3. Разделите панели на группы по модели, ориентации, наклону и затенению.
  4. Определите допустимое количество панелей последовательно по холодному Voc, Vmp с учётом температуры, диапазону MPPT и напряжению запуска.
  5. Для параллельных стрингов отдельно проверьте рабочий ток Imp, ток короткого замыкания Isc, допустимое число стрингов и требования к защите.
  6. Распределите стринги только по тем физическим входам, которые паспорт относит к выбранным MPPT.
  7. Отдельно проверьте допустимую мощность PV-массива и другие ограничения производителя: одна суммарная цифра мощности не заменяет проверки напряжения и тока.
  8. Зафиксируйте исходные данные и передайте схему специалисту для проверки защиты, кабелей, заземления и местных требований.

Пять частых ошибок

  1. Считать каждый физический разъём отдельным MPPT.
  2. Сравнивать только суммарную мощность панелей и инвертора.
  3. Проверять Voc без поправки на расчётный холод.
  4. Игнорировать Imp и Isc при параллельных стрингах.
  5. Использовать паспорт похожей модели без полного суффикса и ревизии.

Какие данные нужны для проверки

По панели:

  • точная модель и ревизия;
  • Voc, Vmp, Isc и Imp;
  • температурные коэффициенты Voc и Vmp, если они опубликованы;
  • максимальное системное напряжение;
  • максимально допустимый номинал последовательного предохранителя и другие требования производителя.

По инвертору:

  • полная маркировка и актуальная версия паспорта;
  • максимальное PV-напряжение;
  • диапазон MPPT, полнонагрузочный диапазон и напряжение запуска;
  • количество MPPT и схема физических входов;
  • максимальный рабочий ток и ток короткого замыкания для каждого MPPT или входа;
  • допустимая мощность PV-массива.

По объекту:

  • расчётная минимальная температура по методике производителя — для проверки Voc и Vmp при холоде;
  • расчётная максимальная температура ячейки или модуля — для проверки Vmp при нагреве;
  • ориентация, наклон и тени для каждой группы панелей;
  • длина трасс, проектная схема защиты, заземление и местные требования.

Как помогает SolarAI

SolarAI помогает предварительно распределить панели между MPPT и стринг-входами, а также сопоставить рассчитанные Voc, Vmp, Imp и Isc с введёнными паспортными границами оборудования. Точность результата зависит от правильности выбранной модели, исходных данных и температурных условий.

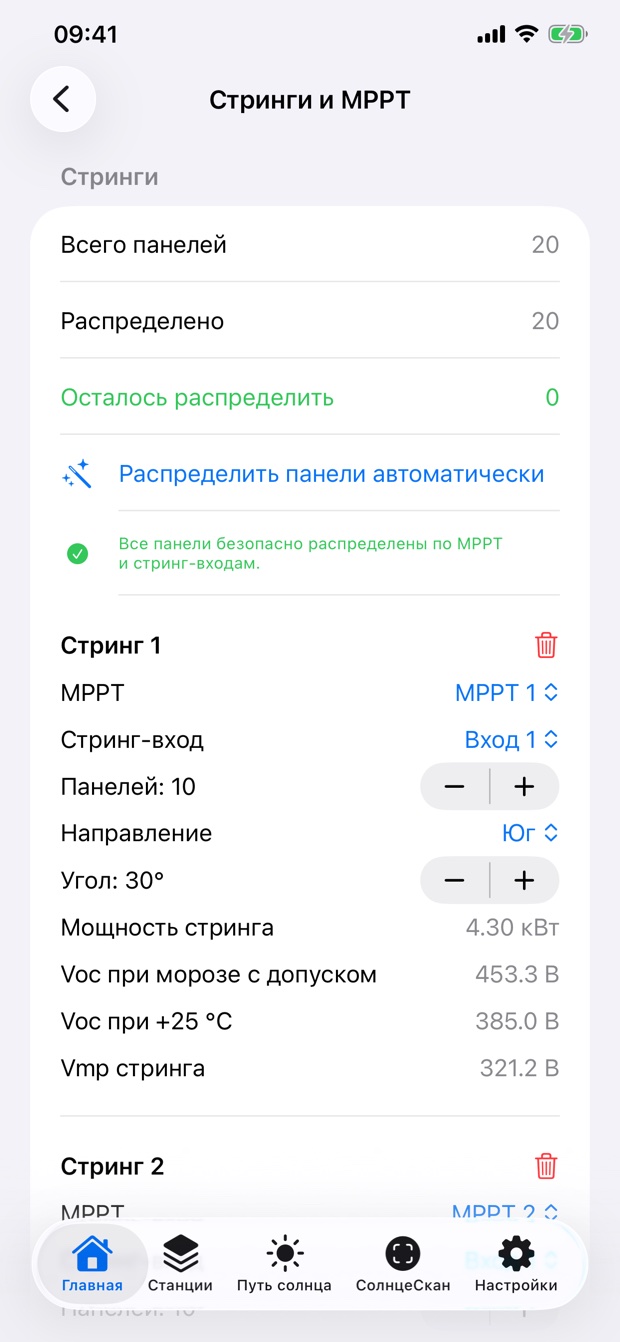

Экран SolarAI с распределением стрингов по MPPT и проверкой Voc и Vmp
SolarAI 1.6.5 (135), предварительный просмотр: распределение стрингов по MPPT и предварительная проверка Voc и Vmp

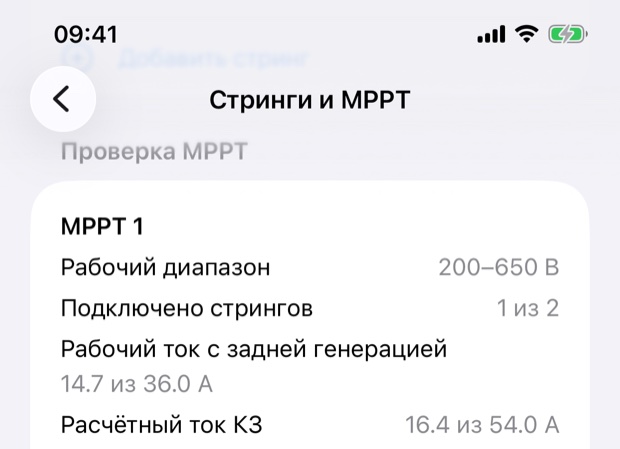

Экран SolarAI с предварительной проверкой токов Imp и Isc для MPPT 1
SolarAI 1.6.5 (135), предварительный просмотр: предварительная проверка токов Imp и Isc для MPPT

Иллюстрации показывают предварительный интерфейс внутренней TestFlight-сборки SolarAI 1.6.5 (135). Интерфейс текущей публичной версии в App Store может отличаться.

Результат SolarAI остаётся предварительным. Итоговую стринговую схему, кабели, коммутацию, защиту и заземление должен проверить квалифицированный проектировщик или монтажник.

Открыть SolarAI в App Store

Нужна проверка точной модели? Подберите оборудование со специалистом.

Источники для проверки

Материалы NREL используются здесь как инженерные руководства, а не как нормативная база Украины. Применимые местные требования определяет квалифицированный специалист.
