Що таке MPPT: як формувати стрінги й розподіляти їх між MPPT

MPPT (Maximum Power Point Tracking, відстеження точки максимальної потужності) — функція сонячного інвертора, яка керує робочою точкою PV-масиву. Але кількість незалежних MPPT, кількість фізичних роз’ємів і допустима кількість стрінгів — не одне й те саме.

Основні позначення: Voc — напруга холостого ходу, Vmp — напруга в точці максимальної потужності, Isc — струм короткого замикання, Imp — струм у точці максимальної потужності.

Нижче — логіка попередньої перевірки, а не готова схема підключення. Остаточний розрахунок виконують за чинними паспортами точних моделей панелі та інвертора, температурними умовами об’єкта, вимогами виробника й застосовними нормами.

MPPT і PV-вхід — різні поняття

Інвертор може мати кілька незалежних MPP-трекерів, а один трекер — один або кілька фізичних входів для стрінгів. Якщо два входи належать одному MPPT, вони не стають двома незалежними трекерами й не відстежують дві незалежні точки максимальної потужності.

У паспортах трапляються позначення на кшталт «2 / 1+1» або «2 / 2+2». Якщо заголовок таблиці прямо вказує «кількість MPPT / кількість стрінгів на MPPT», перше позначення означає два трекери з одним стрінгом на кожному, а друге — два трекери з двома стрінгами на кожному. Такий запис, наприклад, використано в офіційному посібнику Deye для серії SUN-(5–12)K-SG04LP3-EU-AM2-P. Виробник може використовувати іншу форму запису, тому позначення завжди читають разом із заголовком таблиці та схемою входів.

Перед розподілом панелей за точним паспортом перевіряють:

• кількість незалежних MPP-трекерів;
• кількість стрінг-входів для кожного MPPT;
• робочий і, якщо вказано окремо, діапазон MPPT за повного навантаження;
• напругу запуску;
• максимальну вхідну DC-напругу;
• максимальний робочий струм і максимальний струм короткого замикання — саме для того MPPT або входу, якого стосується паспортне значення.

Орієнтуватися лише на кількість роз’ємів або фотографію нижньої панелі інвертора не можна. Навіть сусідні потужності однієї серії можуть мати різну схему входів.

Що відбувається в послідовному стрінгу

За послідовного з’єднання однакових панелей їхні напруги додаються, а струм стрінга приблизно відповідає струму однієї панелі:

напруга стрінга = сума напруг послідовно з’єднаних панелей

струм стрінга ≈ струм однієї панелі для однакових модулів за однакових умов

Модуль із меншим струмом, забруднення або локальна тінь можуть обмежувати струм усього стрінга. Тому один стрінг не формують довільно з різних моделей або панелей із помітно різними умовами роботи.

Для вибраної кількості панелей окремо перевіряють:

• максимальну напругу холостого ходу Voc за розрахункової мінімальної температури;
• робочу напругу Vmp за високої температури модулів — вона не повинна опускатися нижче допустимої межі MPPT;
• Vmp за низької температури — вона не повинна виходити за верхню межу MPPT;
• виконання окремої вимоги до напруги запуску, якщо вона є в паспорті.

На холоді Voc зазвичай зростає. Тому не можна просто помножити паспортне Voc за стандартних умов на кількість панелей. Потрібні температурний коефіцієнт Voc і метод розрахунку, дозволений виробником та застосовними нормами, а також обґрунтована мінімальна температура для місця встановлення. Докладніше температурну перевірку стрінга розібрано в інженерному посібнику NREL.

Для перевірки Vmp використовують опублікований виробником температурний коефіцієнт або його офіційний інструмент підбору. Якщо потрібного коефіцієнта в паспорті немає, його не замінюють універсальним відсотком або значенням від схожої панелі.

Що відбувається за паралельного з’єднання

За паралельного підключення узгоджених стрінгів їхні струми додаються, а напруга залишається приблизно однаковою:

робочий струм MPPT ≈ сума Imp підключених паралельних стрінгів

струм короткого замикання ≈ сума Isc підключених паралельних стрінгів

Це попередні електричні залежності, а не готовий проєкт. Виробник або застосовні норми можуть вимагати додаткові розрахункові коефіцієнти. Робочий струм і струм короткого замикання порівнюють із відповідними паспортними межами окремо: одна перевірка не замінює іншу.

Наявність двох роз’ємів не означає, що до них можна підключити будь-які два масиви. Спочатку потрібно підтвердити, що обидва роз’єми належать до потрібного MPPT, а потім перевірити узгодженість стрінгів і всі струмові обмеження.

Які стрінги об’єднують на одному MPPT

Найбільш передбачуваний базовий варіант — стрінги, у яких збігаються:

• точна модель та електричні характеристики панелей;
• кількість послідовно з’єднаних панелей;
• орієнтація й кут нахилу;
• профіль затінення;
• подібний фактичний стан модулів.

Різні орієнтації або умови затінення зазвичай спочатку розглядають для різних незалежних MPPT. Однак це не універсальна заборона: деякі виробники дозволяють розраховані полістрінгові (polystring) схеми з різною орієнтацією за дотримання конкретних вимог. Наприклад, офіційна документація SMA вимагає для паралельних стрінгів однакову кількість модулів, одну технологію та однакову MPP-напругу. Переносити такі умови на інвертор іншої марки без його документації не можна.

Порядок попередньої перевірки

1. Запишіть повне маркування панелі та інвертора з усіма суфіксами й ревізіями.
2. Відкрийте актуальні офіційні паспорти та схему відповідності входів MPPT.
3. Розділіть панелі на групи за моделлю, орієнтацією, нахилом і затіненням.
4. Визначте допустиму кількість панелей послідовно за холодним Voc, Vmp з урахуванням температури, діапазоном MPPT і напругою запуску.
5. Для паралельних стрінгів окремо перевірте робочий струм Imp, струм короткого замикання Isc, допустиму кількість стрінгів і вимоги до захисту.
6. Розподіліть стрінги лише між тими фізичними входами, які паспорт відносить до вибраних MPPT.
7. Окремо перевірте допустиму потужність PV-масиву та інші обмеження виробника: одна сумарна цифра потужності не замінює перевірки напруги й струму.
8. Зафіксуйте вихідні дані та передайте схему спеціалісту для перевірки захисту, кабелів, заземлення й місцевих вимог.

П’ять поширених помилок

1. Вважати кожен фізичний роз’єм окремим MPPT.
2. Порівнювати лише сумарну потужність панелей та інвертора.
3. Перевіряти Voc без поправки на розрахунковий холод.
4. Ігнорувати Imp та Isc за паралельних стрінгів.
5. Використовувати паспорт схожої моделі без повного суфікса й ревізії.

Які дані потрібні для перевірки

Дані панелі:

• точна модель і ревізія;
• Voc, Vmp, Isc та Imp;
• температурні коефіцієнти Voc і Vmp, якщо їх опубліковано;
• максимальна системна напруга;
• максимально допустимий номінал послідовного запобіжника та інші вимоги виробника.

Дані інвертора:

• повне маркування й актуальна версія паспорта;
• максимальна PV-напруга;
• діапазон MPPT, діапазон за повного навантаження й напруга запуску;
• кількість MPPT і схема фізичних входів;
• максимальний робочий струм і струм короткого замикання для кожного MPPT або входу;
• допустима потужність PV-масиву.

Дані об’єкта:

• розрахункова мінімальна температура за методикою виробника — для перевірки Voc і Vmp за холоду;
• розрахункова максимальна температура комірки або модуля — для перевірки Vmp за нагріву;
• орієнтація, нахил і тіні для кожної групи панелей;
• довжина трас, проєктна схема захисту, заземлення й місцеві вимоги.

Як допомагає SolarAI

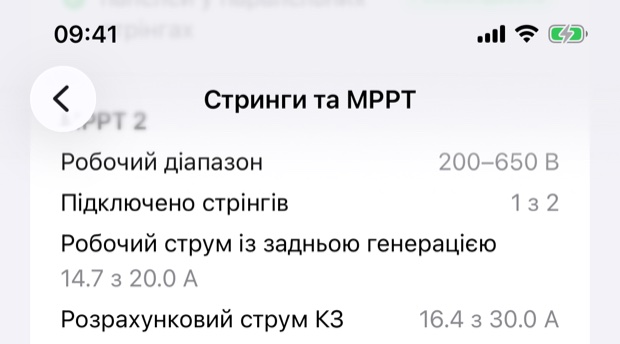

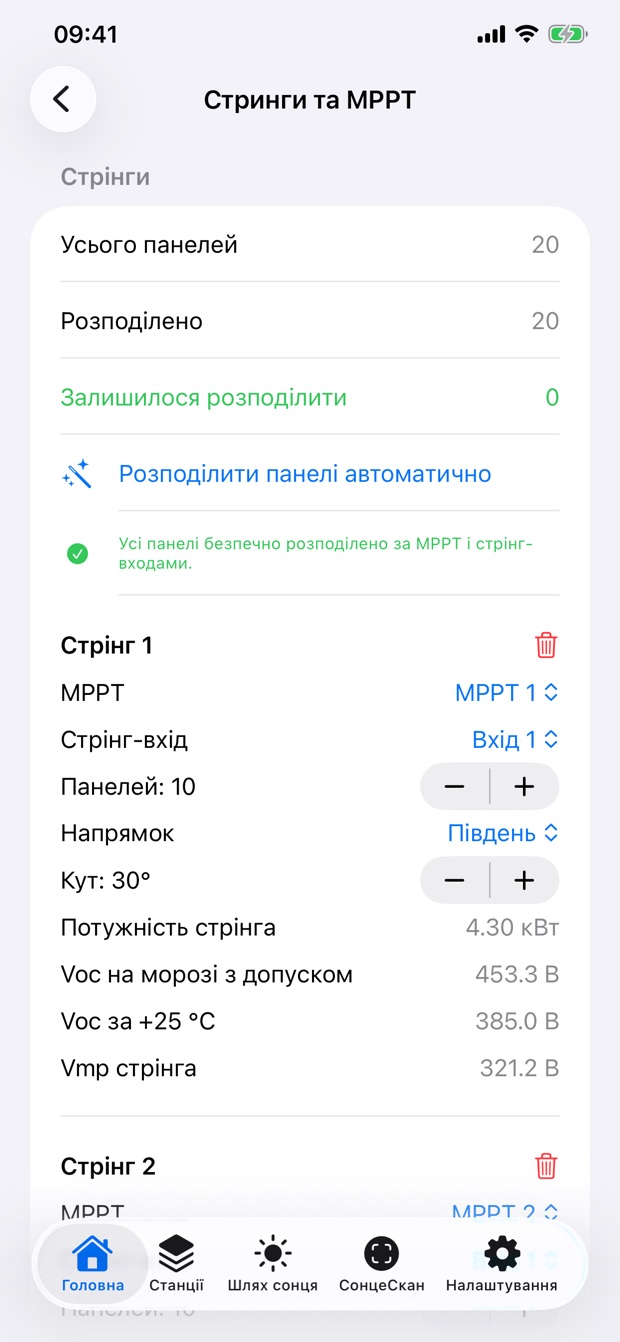

SolarAI допомагає попередньо розподілити панелі між MPPT і стрінг-входами, а також зіставити розраховані Voc, Vmp, Imp та Isc із введеними паспортними межами обладнання. Точність результату залежить від правильності вибраної моделі, вихідних даних і температурних умов.

Ілюстрації показують попередній інтерфейс внутрішньої TestFlight-збірки SolarAI 1.6.5 (135). Інтерфейс поточної публічної версії в App Store може відрізнятися.

Результат SolarAI залишається попереднім. Остаточну стрінгову схему, кабелі, комутацію, захист і заземлення має перевірити кваліфікований проєктувальник або монтажник.

Потрібна перевірка точної моделі? Підберіть обладнання зі спеціалістом.
